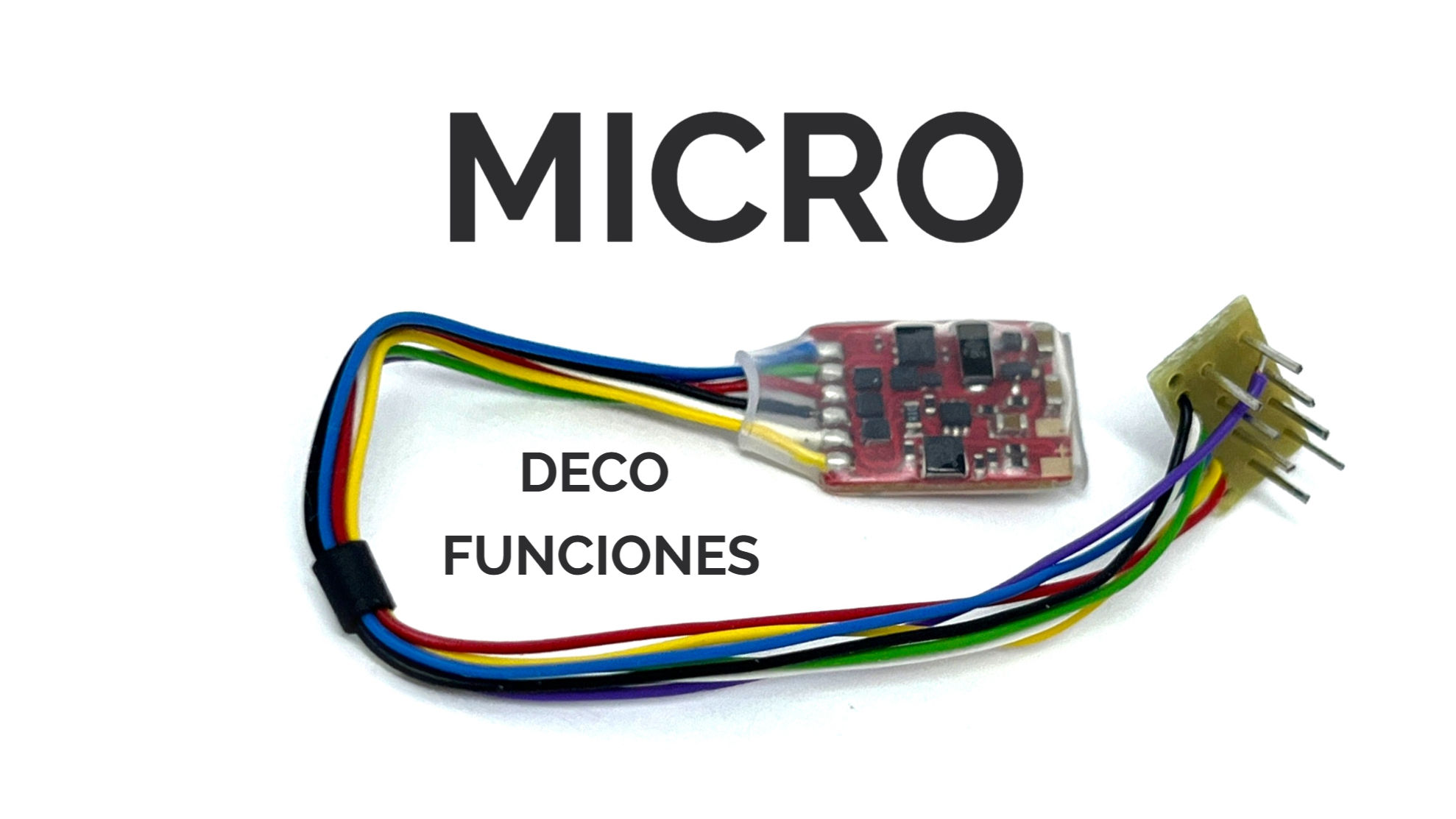

Train-O-Matic 02010119, Deco de funciones FD Micro II 7W8P, conector Nem652

El Train-O-Matic 02010119 (FD Micro II 7W8P) es un decodificador de funciones DCC miniaturizado diseñado exclusivamente para controlar sistemas de iluminación y efectos visuales en vagones de pasajeros, coches piloto o maquetas habitacionales. Su característica principal es que no posee salida para motor, por lo que está diseñado para dar vida digital a elementos remolcados o estáticos dentro del modelismo ferroviario.

Artículo: 02010119
Conector: NEM 652  8 pines
Funciones: Dispone de un total de 8 salidas de función. Esto se divide en 4 salidas amplificadas (FL, FR, Aux1, Aux2) que soportan hasta 250mA cada una, y 4 salidas lógicas (Aux3 a Aux6).
Capacidad eléctrica: Máximo de 250 mA por cada salida individual, con un límite total combinado de 500 mA.
Dimensiones: 13 x 9.3 x 2.5 mm
Compatibilidad: DCC y DC.
Direcciones: Corta (1-127) y Larga (128-9999).

Conexión Smart Power Pack (SPP):
Incluye terminales específicos para añadir un acumulador de energía inteligente. Esto evita detenciones de la locomotora al pasar por tramos con vías sucias o desvíos.


Conexión a condensador:
Se puede conectar un condensador simple en las salidas indicadas en el manual. Asegúrate que el condensador sea entre 220 µF a 2200 µF, hasta16 Voltios. Solo debes soldar los dos cables del condensador simple respetando rigurosamente la polaridad (Positivo y Negativo/GND) en sus respectivos pads de soldadura. El decodificador incorpora un regulador que estabiliza internamente el voltaje a 15 Voltios. Esto te beneficia enormemente porque no necesitas comprar condensadores grandes y costosos de 25V o 35V. Puedes utilizar condensadores estándar de 16 Voltios.

Funciones físicas:
F0f: Luz frontal
F0r: Luz trasera
F1: Auxiliar 1
F2: Auxiliar 2
.
